Полная масса 3,5 т | Шасси XZU





СОЗДАН СЛУЖИТЬ ДОЛГО И БЫТЬ ПРАКТИЧНЫМ

HINO 300 серии обладает привлекательным и современным дизайном, делает комфортным и приятным труд водителя, обеспечивает высокий уровень активной и пассивной безопасности, а также предоставляет широкие возможности для монтажа различных надстроек. Все эти качества делают HINO вашим надежным бизнес-партнером.



СКАЧАТЬ КАТАЛОГ






ПРЕИМУЩЕСТВА



производство в японии – высокий стандарт качества

ПРОИЗВОДСТВО В ЯПОНИИ – ВЫСОКИЙ СТАНДАРТ КАЧЕСТВА

Грузовые автомобили HINO производятся на заводе в г. Хамура, префектура Токио. Там же собираются следующие модели TOYOTA: Land Cruiser Prado, Dyna, Toyoace.

4 года гарантии 4 ГОДА ГАРАНТИИ Проверенный временем двигатель N04С

ПРОВЕРЕННЫЙ ВРЕМЕНЕМ ДВИГАТЕЛЬ N04С

Проверенные временем дизельные двигатели HINO N04С известны благодаря своей выносливости и высокому максимальному крутящему моменту, доступному в широком диапазоне оборотов двигателя.

дневные ходовые огни

ДНЕВНЫЕ ХОДОВЫЕ ОГНИ

Делают автомобиль более заметным на дорогах. Предназначены для повышения уровня безопасности водителя.

Система Easy Start

СИСТЕМА EASY START

Система предотвращения скатывания автомобиля при начале движения на подъеме. В стандартной комплектации для всех автомобилей с механической коробкой передач (3,5 и 8 т)

обновленная приборная панель

ОБНОВЛЕННАЯ ПРИБОРНАЯ ПАНЕЛЬ

Система курсовой устойчивости

СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ

VSC (Vehicle Stability Control) – система курсовой устойчивости.

Рама с дополнительными монтажными отверстиями

РАМА С ДОПОЛНИТЕЛЬНЫМИ МОНТАЖНЫМИ ОТВЕРСТИЯМИ

Жесткая и прочная рама с лонжеронами толщиной 6 мм. В раме обновленной серии 300 добавлены монтажные отверстия для более удобной установки надстройки.

Автоматическая гидромеханическая коробка передач

АВТОМАТИЧЕСКАЯ ГИДРОМЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Новые 5-ступенчатые механические коробки передач AISIN-AW RE50, увеличен силовой диапазон (передаточные числа от 5,34 на первой передаче до 0,71 на пятой) и улучшена топливная экономичность.



Передние противотуманные светодиодные фары

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ СВЕТОДИОДНЫЕ ФАРЫ

Обеспечивают превосходную видимость при неблагоприятных погодных условиях.


Малые радиусы разворота  МАЛЫЕ РАДИУСЫ РАЗВОРОТА  Топливный бак на 100 литров  ТОПЛИВНЫЙ БАК НА 100 ЛИТРОВ






СПЕЦИФИКАЦИЯ



ОСНОВНОЕ XZU600L-
WKMGSW3
XZU640L-
WKMGSW3
XZU650L-
WKMGSW3
XZU640L-
WKTGSW3 (АКПП)
XZU650L-
WKTGSW3 (АКПП)
Спецификация
Колесная база 2525 2825 3375 2825 3375
Категория B B B B B
Колесная формула 4x2 4x2 4x2 4x2 4x2
Количество рядов 1 1 1 1 1
Тип кабины Стандартная Стандартная Стандартная Стандартная Стандартная
Категория B
Колесная формула 4x2
Кол-во рядов 1
Тип кабины Стандартная
Кол-во мест для сидений 3
МАССЫ, (КГ)
Максимальная допустимая масса транспортного средства 3500
Снаряженная масса шасси 2170 2215 2250 2250 2285
нагрузка на переднюю ось, кг 1430 1460 1490 1480 1515
нагрузка на заднюю ось, кг 740 755 760 770 770
Грузоподъемность шасси 1330 1285 1250 1250 1215
Технически допустимая нагрузка на переднюю ось 2600 2600 2600
Технически допустимая нагрузка на заднюю ось 4400 4400 4400
ГАБАРИТНЫЕ РАЗМЕРЫ ШАССИ, (ММ)
Длина 4705 5 185 5 965 5 185 5 965
Ширина 1 860
Высота 2 100 2 100 2095 2095 2095

Задний свес 1 130 1345 1575 1345 1575
Дорожный просвет по заднему мосту 160
Колея передних колес 1400
Колея задних колес 1435
Радиус разворота по колесам 5 500 6 100 7100 6 100 7 100
Радиус разворота от стенки до стенки 6 000 6700 7 700 6 700 7 700
ДВИГАТЕЛЬ
Модель N04C-WL
Экологический класс Евро 5
Тип Дизельный, 4-х тактный, рядный, 4-х цилиндровый, рабочий объем 4 009 см3, турбонаддув с промежуточным охлаждением, система рециркуляции отработавших газов, каталитический нейтрализатор отработавших газов, фильтр очистки твёрдых частиц, система питания Сommon-rail (DENSO)
Максимальная мощность, (кВт (л.с.) / об/мин) 110 (150) / 2500
Максимальный крутящий момент, (Н∙м / об/мин) 420 / 1400 - 2500
ТРАНСМИССИЯ
Модель AISIN AW, RE50 AISIN, A860E AISIN, A860E
Тип Механическая, 5-ступенчатая, полностью синхронизированная Автоматическая, гидромеханическая, 6-ступенчатая Автоматическая, гидромеханическая, 6-ступенчатая
1-я передача 5.342 3.742 3.742
2-я передача 2.975 2.003 2.003
3-я передача 1.604 1.343 1.343
4-я передача 1.000 1.000 1.000
5-я передача 0.712 0.773 0.773
6-я передача - 0.634 0.634
Задняя передача 4.970 3.539 3.539
Передаточное число главной передачи 4.875 (стандарт) 4.875(стандарт) 4.875(стандарт)
СЦЕПЛЕНИЕ
Тип Сухое, однодисковое, диафрагменного типа, гидравлический привод - -
ТОРМОЗНАЯ СИСТЕМА
Тип Гидравлическая, двухконтурная, вакуумный усилитель, ABS, VSC (система курсовой устойчивости),
Easy start (помощь при трогании с места в подъем) для МТ
Передние тормоза Дисковые, вентилируемые
Задние тормоза Дисковые, вентилируемые
Стояночный тормоз Барабанного типа на выходном валу коробки передач, механический привод
Вспомогательная Моторный тормоз
ТОПЛИВНЫЙ БАК
Ёмкость, (л) 60 для XZU600L-WKMGSW3; 100 для остальных моделей
ТИП ПОДВЕСКИ
Передняя Зависимая, на полуэллиптических листовых рессорах, с гидравлическими амортизаторами двойного действия и стабилизатором поперечной устойчивости
Задняя Зависимая, на двойных полуэллиптических листовых рессорах, с гидравлическими амортизаторами двойного действия
ШИНЫ
Mодель, размер, индексы нагрузки 195/75R16C 110/108 N (стандарт)
ДРУГИЕ ХАРАКТЕРИСТИКИ
Номинальная сила тока генератора, (А) 80
Максимальный преодолеваемый подъём, (%) 60




 КОМПЛЕКТАЦИЯ

Автомобиль оборудован всеми необходимыми электронными системами, облегчающими управление и маневрирование. Привлекательный и удобный интерьер. Передняя панель сочетает современный дизайн с удобством в работе, которое досигнуто благодаря продуманной до мелочей компоновке с максимально эргономичным расположением всех элементов.



Комплектация STD DLX
ЭКСТЕРЬЕР
Передний бампер окрашен в цвет кабины, металлический
Решетка радиатора окрашена в цвет кузова
Зеркала бокового обзора со сферической дополнительной секцией
ШАССИ
Инструментальный ящик на раме
Запасное колесо
Запирающаяся крышка топливного бака
Буксировочные крюки спереди и сзади
ЭЛЕКТРИКА ШАССИ И СВЕТОТЕХНИКА
Передние противотуманные фары
Задний противотуманный фонарь
Подогрев зеркал бокового обзора
Подогрев топливного фильтра
Звуковой зуммер поднятой кабины
ИНТЕРЬЕР
Регулировка водительского сиденья по длине
Регулировка наклона спинки водительского сидения
Регулируемая рулевая колонка (наклон и вылет)
Электрические стеклоподъемники боковых дверей
Дистанционная регулировка зеркал бокового обзора
Кондиционер
Отопитель салона
AM / FM/ CD аудиосистема
2 динамика аудиосистемы
Рукояти на передних стойках для облегчения посадки в кабину
Подушка безопасности водителя
3-х точечные ремни безопасности водителя и переднего пассажира с инерционным натяжением
Регулировка высоты крепления водительского ремня безопасности
Преднатяжители ремней безопасности водителя и переднего пассажира
Индикатор непристегнутого ремня безопасности водителя
Звуковой сигнализатор движения задним ходом
Центральный замок
Панель приборов с многофункциональным дисплеем
Индикатор работы двигателя в экономичном режиме на шкале тахометра
Корректор фар с ручной регулировкой
Стеклоочистители с переменной скоростью работы, усиленный мотор привода
Салонное зеркало заднего вида
Стекло в задней части кабины
Прорезиненное покрытие пола
Складной рычаг стояночного тормоза
2 солнцезащитных козырька
Лампа для чтения карт над зеркалом заднего вида
Перчаточный ящик
Отделения для хранения вещей в передних дверях
Карман в спинке водительского сидения
Складываемая спинка сиденья среднего пассажира с лотком для документов в спинке
2 крючка для одежды на задней стенке кабины
Прикуриватель
Пепельницы в передних дверях, съемные
2 подстаканника в передней панели
Серебристая отделка центральной консоли, воздуховодов, блока управления стеклоподъемниками
ЗАПЧАСТИ И ПРИНАДЛЕЖНОСТИ
Набор инструментов
(Домкрат, баллонный ключ, вороток домкрата, вороток лебедки запасного колеса)






ВАРИАНТЫ НАДСТРОЕК



Фургон промтоварный

ФУРГОН ПРОМТОВАРНЫЙ

Фургон изотермический

ФУРГОН ИЗОТЕРМИЧЕСКИЙ

Фургон-рефрижератор

ФУРГОН-РЕФРИЖЕРАТОР

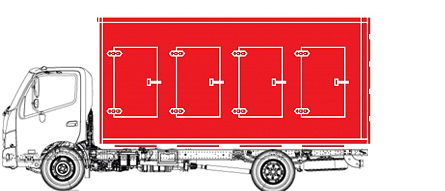

Фургон-мороженица

ФУРГОН-МОРОЖЕНИЦА


Фургон-автолавка

ФУРГОН-АВТОЛАВКА

Фургон-лаборатория

ФУРГОН-ЛАБОРАТОРИЯ

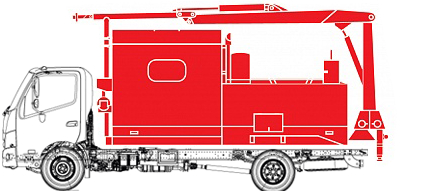

Фургон аварийно-технической службы

ФУРГОН АВАРИЙНО-ТЕХНИЧЕСКОЙ СЛУЖБЫ

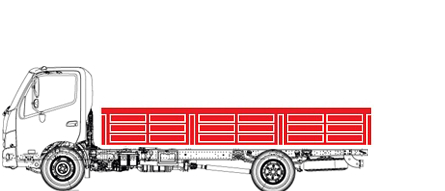

Бортовая платформа

БОРТОВАЯ ПЛАТФОРМА


Бортовая платформа + Тент

БОРТОВАЯ ПЛАТФОРМА + ТЕНТ
Бортовая платформа + Тросовый КМУ

БОРТОВАЯ ПЛАТФОРМА + ТРОСОВЫЙ КМУ

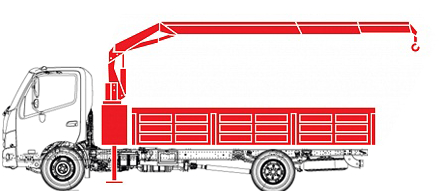

Бортовая платформа + Шарнирно-сочлененный КМУ

БОРТОВАЯ ПЛАТФОРМА + ШАРНИРНО-СОЧЛЕНЕННЫЙ КМУ

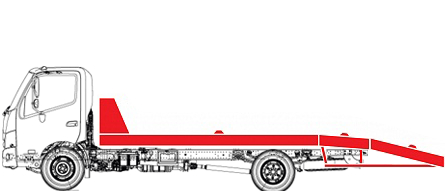

Эвакуатор со стационарной платформой

ЭВАКУАТОР СО СТАЦИОНАРНОЙ ПЛАТФОРМОЙ


Эвакуатор со сдвижной платформой

ЭВАКУАТОР СО СДВИЖНОЙ ПЛАТФОРМОЙ

Эвакуатор с КМУ

ЭВАКУАТОР С КМУ

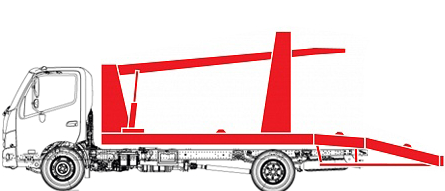

Эвакуатор двухуровневый

ЭВАКУАТОР ДВУХУРОВНЕВЫЙ


Мультилифт

МУЛЬТИЛИФТ

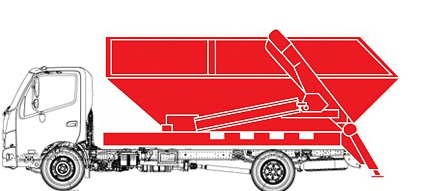

Контейнеровоз

КОНТЕЙНЕРОВОЗ


Мусоровоз

МУСОРОВОЗ

Самосвал

САМОСВАЛ



Автогидроподъемник

АВТОГИДРОПОДЪЕМНИК


Цистерна

ЦИСТЕРНА



ГАРАНТИЯ И ТО

Гарантия распространяется исключительно на транспортные средства HINO, изготовленные Производителем, ввезенные Дистрибьютором на территорию РФ и проданные через Дилерскую сеть.



НАИМЕНОВАНИЕ РАБОТ Х 1 000 КМ 5 20 40 60 80 100 120 140
ДВИГАТЕЛЬ
Моторное масло и масляный фильтр (не реже одного раза в 12 месяцев) R R R R R R R R
Система выпуска отработавших газов (проверка на герметичность, протяжка) I   I   I   I
Система охлаждения двигателя, включая охладитель системы EGR (проверка на герметичность) I I I I I I I I
Уровень жидкости в системе охлаждения I I I I I I I I
Замена жидкости системы охлаждения Каждые 36 месяцев или 300 000 км
Тепловые зазоры механизма газораспределения     I   I   I
Приводные ремни агрегатов двигателя (натяжение, состояние)   I I I I I I I
СИСТЕМА ПИТАНИЯ
Воздушный фильтр (проверка состояния, замена)   I R I R I R I
Топливный бак, топливопроводы (крепление, проверка на герметичность)   I I I I I I I
Топливный фильтр тонкой очистки (на раме)   R R R R R R R
Топливный фильтр грубой очистки (на раме)   R R R R R R R
Топливный фильтр на двигателе Каждые 36 месяцев или 300 000 км
ТОРМОЗНАЯ СИСТЕМА
Тормозные диски и тормозные колодки (проверка износа)   I I I I I I I
Тормозные суппорты (очистка, проверка уплотнений, проверка работоспособности)   I I I I I I I
Тормозные шланги, трубки (проверка герметичности, повреждения, крепление)   I I I I I I I
Тормозная жидкость I I R I R I R I
Стояночный тормоз (работоспособность, ход рычага) I I I I I I I I
Педаль тормоза (свободный ход) I I I I I I I I
ТРАНСМИССИЯ И СЦЕПЛЕНИЕ
Педаль сцепления (свободный ход) I I I I I I I I
Масло в коробке передач R I R I R I R I
Коробка передач (проверка на герметичность) I I I I I I I I
Гидравлический привод сцепления (проверка на герметичность). Замена жидкости. I I R I R I R I
Карданный вал (протяжка фланцев, обслуживание точек смазки) L L L L L L L L
РЕДУКТОР ВЕДУЩЕГО МОСТА
Редуктор ведущего моста (проверка на герметичность) I I I I I I I I
Масло редуктора ведущего моста R I R I R I R I
РУЛЕВОЕ УПРАВЛЕНИЕ
Элементы рулевого управления (протяжка) I I I I I I I I
Гидроусилитель рулевого управления (проверка на герметичность, уровень жидкости) I I I I I I I I
Шкворни (проверка на люфт, смазка) L L L L L L L L
Шины (износ, повреждения, давление), колесные диски I I I I I I I I
Обслуживание точек смазки рулевого управления L L L L L L L L
Перестановка колес     R   R   R
ПОДВЕСКА
Элементы подвески (осмотр, протяжка) I I I I I I I I
Смазка шасси по карте точек смазки (в т.ч. карданный вал) L L L L L L L L
Подшипники ступиц (проверка на люфт)   I I I I I I I
Подшипники ступиц (замена смазки)   L   L   L   L
ЭЛЕКТРООБОРУДОВАНИЕ
Внешние световые приборы, внутреннее освещение кабины, панель приборов I I I I I I I I
Стеклоомыватели и стеклоочистители, регулировка зеркал*, обогрев зеркальных элементов I I I I I I I I
Центральный замок, электрические стеклоподъемники* I I I I I I I I
Кондиционер (проверка работоспособности)* I I I I I I I I
Соединения аккумуляторных батарей I I I I I I I I
Аккумуляторные батареи I I I I I I I I
Диагностика электронных систем с помощью HINO DX I I I I I I I I
Проверка системы DPR с помощью HINO DX   I I I I I I I
КАБИНА
Фильтр вентиляции салона   I I I I I I I
Ремни безопасности I I I I I I I I
Петли и замки L L L L L L L L
КУЗОВНАЯ НАДСТРОЙКА
Освещение кузовной надстройки I I I I I I I I
Креплениекузовной надстройки I I I I I I I I
НОРМАТИВНАЯ ТРУДОЕМКОСТЬ ПЛАНОВОГО ОБСЛУЖИВАНИЯ
Трудоемкость, нормо-час 4,0 7,5 9,0 7,5 9,0 7,5 9,0 7,5


Примечание:

Кроме работ, указанных в графике, дополнительно рекомендуется производить по согласованию с клиентом проверку и регулировку углов установки управляемых колес на каждом обслуживании, кроме 5 000 км пробега.

Условные обозначения:

I – проверить, при необходимости отрегулировать, затянуть, очистить, заменить;
R – заменить;
L – смазать;
* – при наличии на автомобиле.
